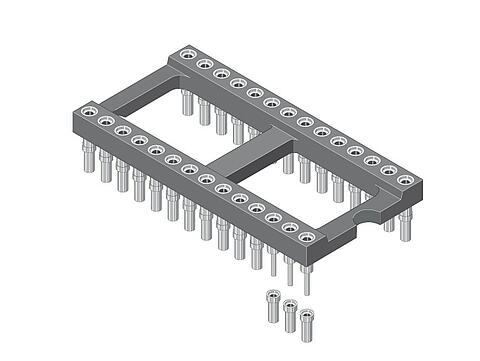

Technische Daten
mehrweniger| Raster (mm) | 2,54 |
| Steckbar mit (von, bis) |
ø 0,40-0,56 ☐ 0,25x0,45 |
| Polzahl | 4, 6, 8, 10 ... 64 |
| Buchse / Stift | Buchse |
| Material Kontakt | Kupferlegierung |
| Veredelung Kontakt | Au, Au 0,75 µ |
| Bemessungsstrom IEC | 3,0 A |
| Nennspannung | 150 V RMS / V DC |
| Durchschlagspannung | 1000 V RMS für 1 Minute |
| Betriebstemperatur | -55°C bis +125°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
Einlöt
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Reihenabstand (Code) | 200 mil, 300 mil, 400 mil, 600 mil, 900 mil |
| Kontakttyp | For Carrier LP (SC), For Carrier Standard, For Carrier ULP (PTG-SK), For Carrier ULP (STG-SK) |
| Kontaktfeder | Herstellervorgabe |
| Veredelung Kontakfeder | Au, Sn |
| Reihenabstand (mm) | 10,16, 15,24, 22,86, 5,08, 7,62 |
| Material Kontaktfeder | Berylium Kupfer |
| Sockellayout |
DIL (Dual-in-line)
|
| Typ | Carrier, IC Sockel |
| Verpackung | Stange |
| A | 10,08, 12,62, 15,16, 17,70 ... 81,20 |
| B | 10,08, 12,60, 17,70, 25,32, 7,54 |
Zeichnung / Abmessungen
mehrweniger
| Polzahl | Reihenabstand (Code) | Reihenabstand (mm) | A | B |
|---|---|---|---|---|
| 004 | 300 mil | 7,62 | 5,00 | 10,08 |
| 006 | 300 mil | 7,62 | 7,54 | 10,08 |
| 010 | 300 mil | 7,62 | 10,08 | 10,08 |
| 010 | 200 mil | 5,08 | 12,62 | 7,54 |
| 010 | 300 mil | 7,62 | 12,62 | 10,08 |
| 010 | 600 mil | 15,24 | 12,62 | 17,70 |
| 012 | 300 mil | 7,62 | 15,16 | 10,08 |
| 014 | 300 mil | 7,62 | 17,70 | 10,08 |
| 016 | 300 mil | 7,62 | 20,24 | 10,08 |
| 018 | 300 mil | 7,62 | 22,78 | 10,08 |
| 020 | 300 mil | 7,62 | 25,32 | 10,08 |
| 020 | 400 mil | 10,16 | 25,32 | 12,60 |
| 022 | 300 mil | 7,62 | 27,86 | 10,08 |
| 022 | 400 mil | 10,16 | 27,86 | 12,60 |
| 024 | 300 mil | 7,62 | 30,40 | 10,08 |
| 024 | 400 mil | 10,16 | 30,40 | 12,60 |
| 024 | 600 mil | 15,24 | 30,40 | 17,70 |
| 028 | 300 mil | 7,62 | 35,48 | 10,08 |
| 028 | 400 mil | 10,16 | 35,48 | 12,60 |
| 028 | 600 mil | 15,24 | 35,48 | 17,70 |
| 032 | 400 mil | 10,16 | 40,56 | 12,60 |
| 032 | 600 mil | 15,24 | 40,56 | 17,70 |
| 036 | 600 mil | 15,24 | 45,64 | 17,70 |
| 040 | 600 mil | 15,24 | 50,72 | 17,70 |
| 042 | 600 mil | 15,24 | 53,26 | 17,70 |
| 048 | 600 mil | 15,24 | 60,88 | 17,70 |
| 050 | 600 mil | 15,24 | 63,42 | 17,70 |
| 050 | 900 mil | 22,86 | 63,42 | 25,32 |
| 052 | 600 mil | 15,24 | 65,96 | 17,70 |
| 052 | 900 mil | 22,86 | 65,96 | 25,32 |
| 064 | 900 mil | 22,86 | 81,20 | 25,32 |
