Technische Daten
mehrweniger| Raster (mm) | 1,27 |
| Polzahl | 4, 6, 8, 10 ... 24 |
| Buchse / Stift | Buchse |
| Kodierung | ja |
| Verriegelung | Nein |
| Material Kontakt | Phosphor Bronze |
| Veredelung Kontakt | Sn |
| Isoliermaterial | Hochtemp. Thermoplast UL94V-0 |
| Bemessungsstrom IEC | 1,0 A |
| Nennspannung | 230 V RMS / V DC |
| Durchschlagspannung | 500 V RMS für 1 Minute |
| Betriebstemperatur | -40°C bis +105°C |
| Max.-Prozesstemperatur | 260°C für 10 Sekunden |
| Leiterplattenanschluß |
SMD Gull Wing
|
| Ausrichtung zu PCB |
Vertikal
|
| Kontaktreihen | 2 |
| Montagekappen | Mit Bestückungshilfe, Ohne Bestückungshilfe |
| AWG | 28 |
| Kontaktausführung | Gestanzt |
| Sockellayout |
DIL strip (Dual-in-line)
|
| Verpackung | Rolle, Stange |

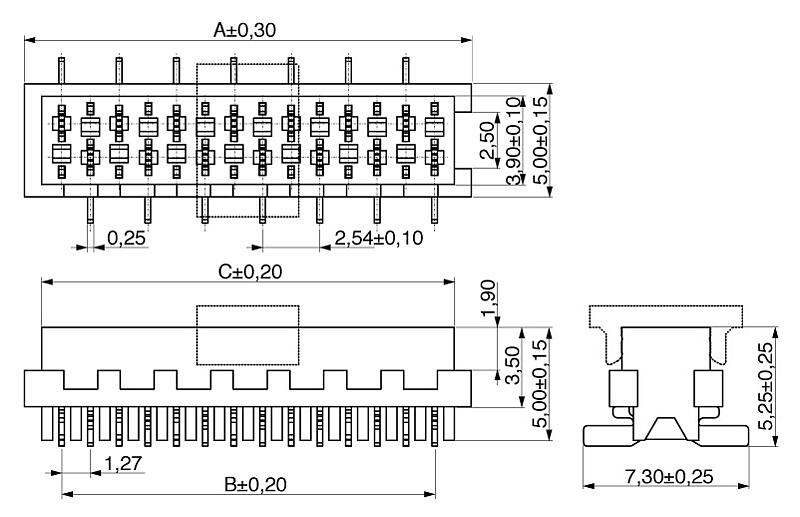

Zeichnung / Abmessungen
mehrweniger
| Polzahl | A | B | C |
|---|---|---|---|
| 004 | 7,00 | 3,81 | 5,60 |
| 006 | 9,54 | 6,35 | 8,14 |
| 008 | 1208 | 8,89 | 10,68 |
| 010 | 14,62 | 11,43 | 13,22 |
| 012 | 17,16 | 13,97 | 15,76 |
| 014 | 1970 | 16,51 | 18,30 |
| 016 | 22,24 | 19,05 | 20,84 |
| 018 | 24,78 | 21,59 | 23,38 |
| 020 | 27,32 | 24,13 | 25,92 |
| 022 | 29,86 | 26,67 | 28,46 |
| 024 | 32,50 | 29,21 | 31,00 |
| 026 | 34,94 | 31,75 | 33,54 |
